Как устранить ошибку «Несвязанные блоки» в Haul Infinity

На этапе Настройки сети транспортировки пользователи задают основные параметры транспортировки для, включая тип самосвала/погрузчика, транспортируемые материалы, единицы измерения объема транспортировки и порядок загрузки. Так же на этом этапе создается сеть транспортировки материала к пункту назначения.

При этом может возникнуть следующая ошибка, которое необходимо устранить, чтобы завершить конечную настройку проекта и перейти к планированию.

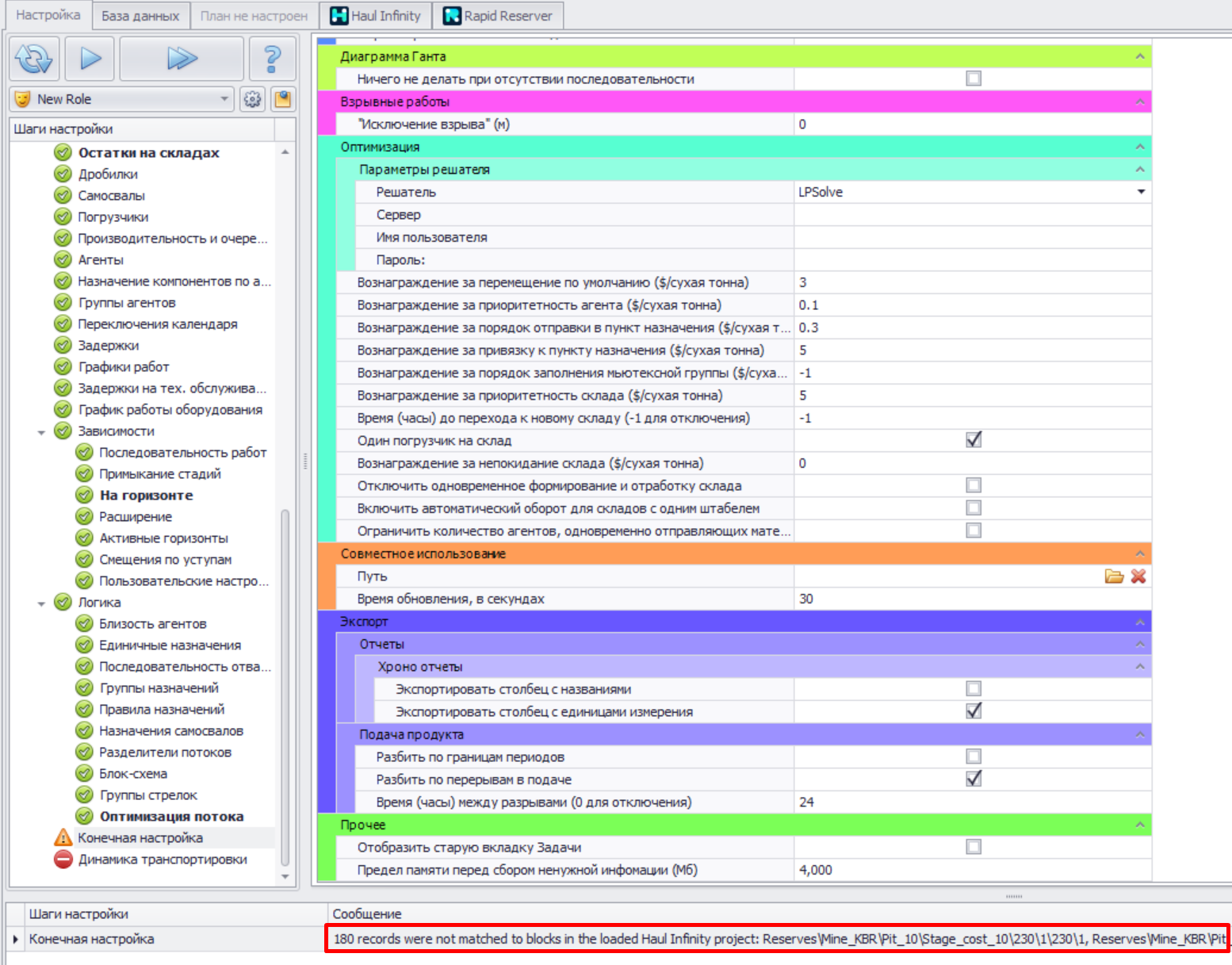

Ошибка приведена ниже на первом скрине:

Скрин 1

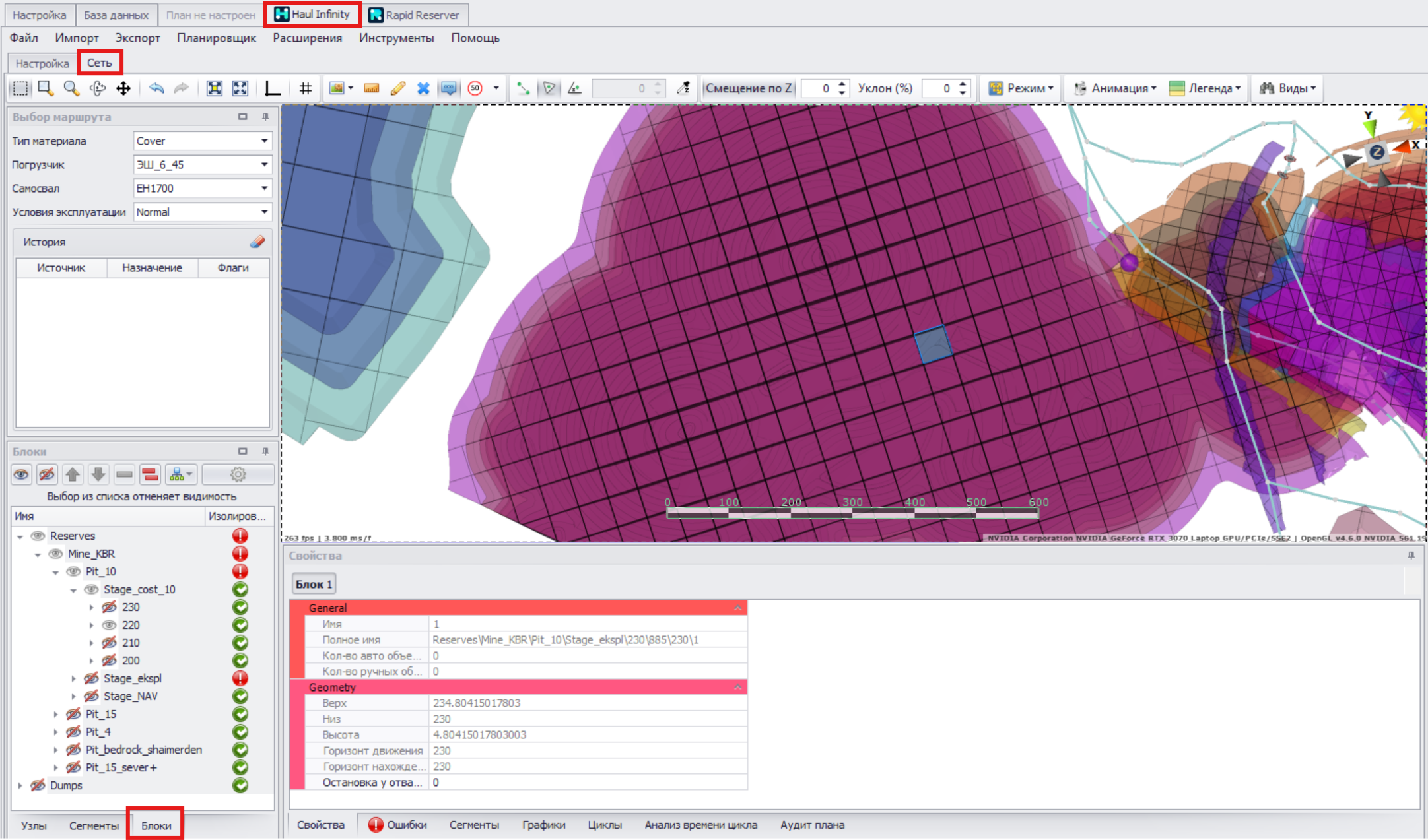

Причиной этой ошибки является, что запланированные выемочные блоки и блоки отвалов в APS либо в ATS были обновлены или не подключены к сети транспортировки. Для проверки откройте Haul Infinity → Сеть → Блоки (Скрин 2)

Скрин 2

Как устранить ошибку:

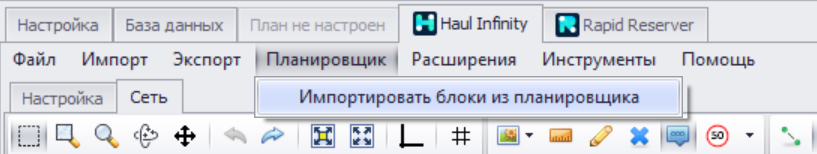

1. Импортируйте блоки в Haul Infinity: Haul Infinity → Планировщик → Импортировать блоки из планировщика (Скрин 3).

Скрин 3

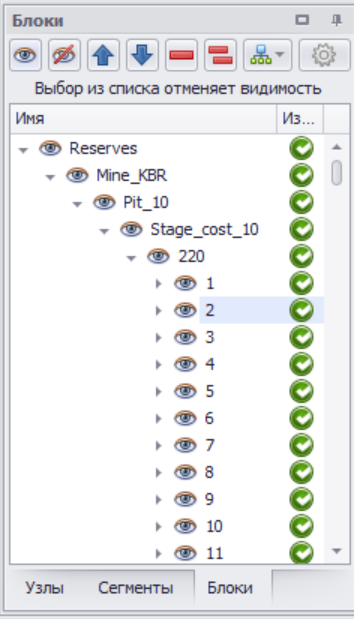

2. После импорта блоков перейдите в вкладку Сеть → панель Блоки (в левом нижнем углу) и проверьте, все ли блоки подключены к сети. Несвязанные блоки отмечаются красным восклицательным знаком (Скрин 4).

Скрин 4

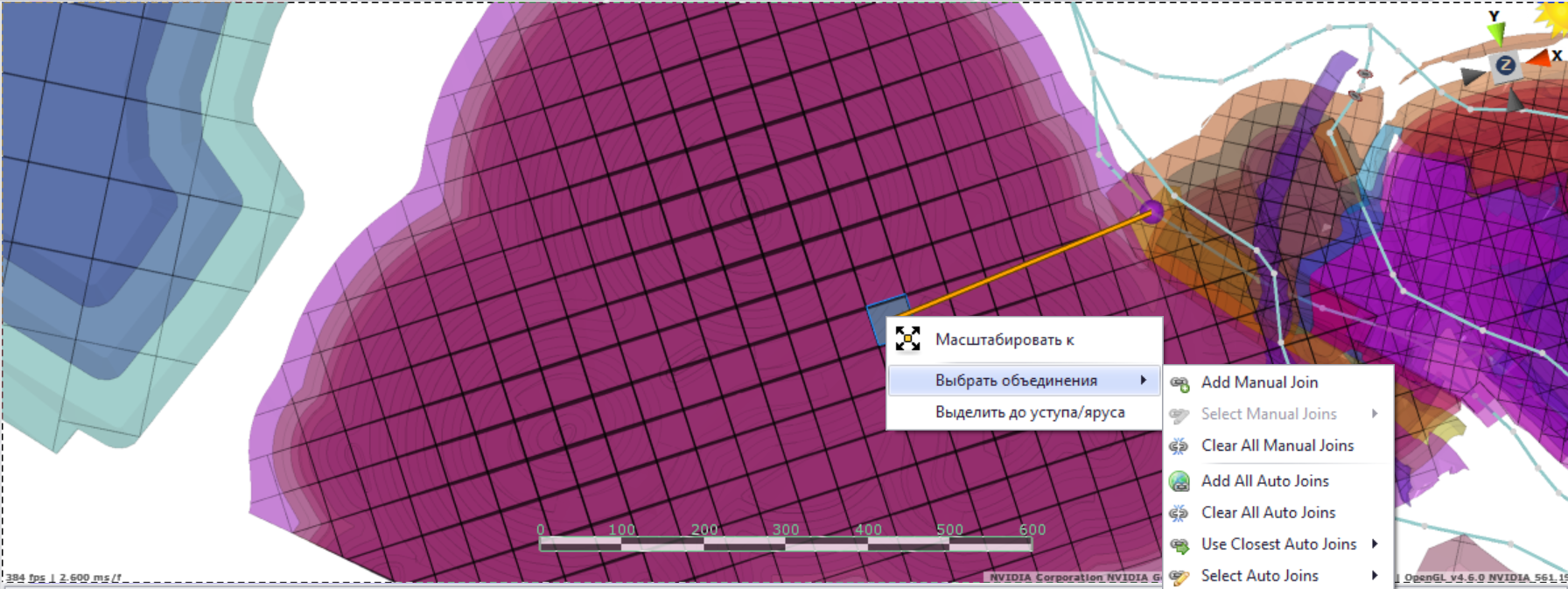

3. Если есть изолированные блоки, убедитесь, что они могут быть соединены с основной сетью дорог. Проверьте, есть ли дорога на уровне уступа с этими блоками. Блока с основной сетью дорог можно присоединять выбирая вручную или автоматический (Скрин 5).

Скрин 5

Want to learn more?

Online Help Manuals - Click here for the latest version

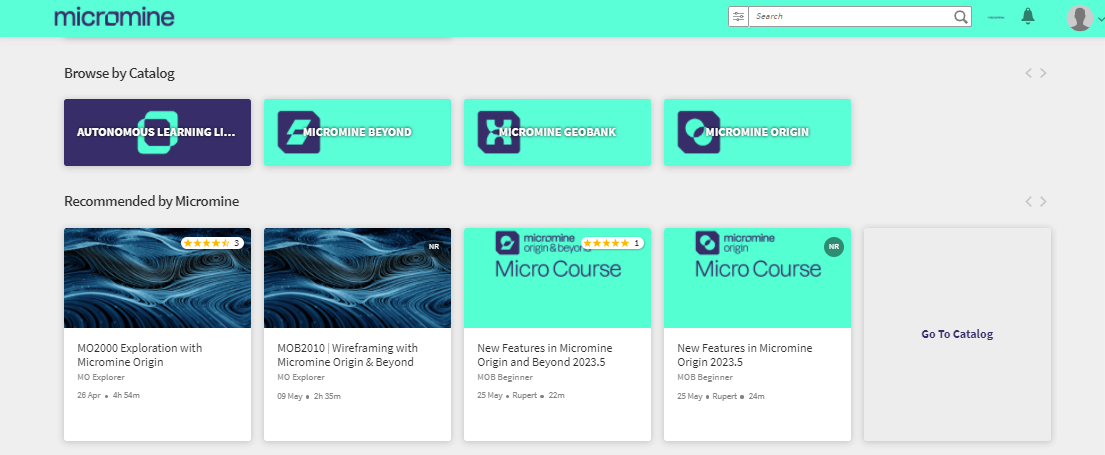

Learning Management System - Click here to login or here to request access
